Sistem vodil Accuride

Sistem vodil Accuride.

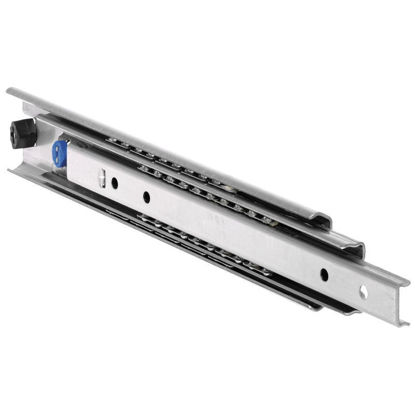

• Znamka: Accuride
• Tip: Accuride 5321
• Tovarniška številka: DZ5321
• Izvedba: povečani izvlek
• Nosilna moč (kg): 120
• Material: jeklo, cinkano
• • Omejilec v zaprtem položaju.
  • Stranska montaža.
  • Debeline vodila je 19,1 mm.
  • Višina vodila je 53,1 mm.

Nasvet o nosilnosti:
za doseganje maksimalne nosilnosti je potrebno uporabiti vse pritrdilne položaje.
Nosilnost se nanaša na dinamični cikel 40.000 ponovitev.

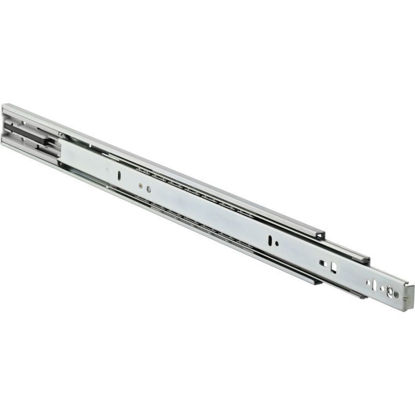

• Znamka: Accuride
• Tip: Accuride 3832
• Tovarniška številka: DZ3832
• Izvedba: popolni izvlek
• Nosilna moč (kg): 45
• Material: jeklo, cinkano

• Omejilec v zaprtem položaju.
• Hitra demontaža ličnice.
• Nastavitveni čepi za predal (3,2 mm) ekscenter - nastavitev višine po 1,6 mm gor/dol.
• Stranska montaža.
• Optimalen natični kotnik za talno montažo.
• Debeline vodila je 12,7 mm.
• Višina vodila je 45,7 mm.
• Temperaturno območje od -20 °C do +70 °C.

Nasvet:
priporočena pritrditev: vijak M4/lesni vijak 4 mm/evro-vijak 6 mm največ. Višina glave 2,5 mm/ø 9,6 mm.

Dolžina tinice ne sme biti daljša od širine sprednje stranice.
Ni primeren za ploščato montažo.
